Kartonverschließer im Überblick

Welche unterschiedlichen Typen an Kartonverschließmaschinen gibt es?

1. Kartonverschließer halbautomatisch für Serien gleicher Kartonformate

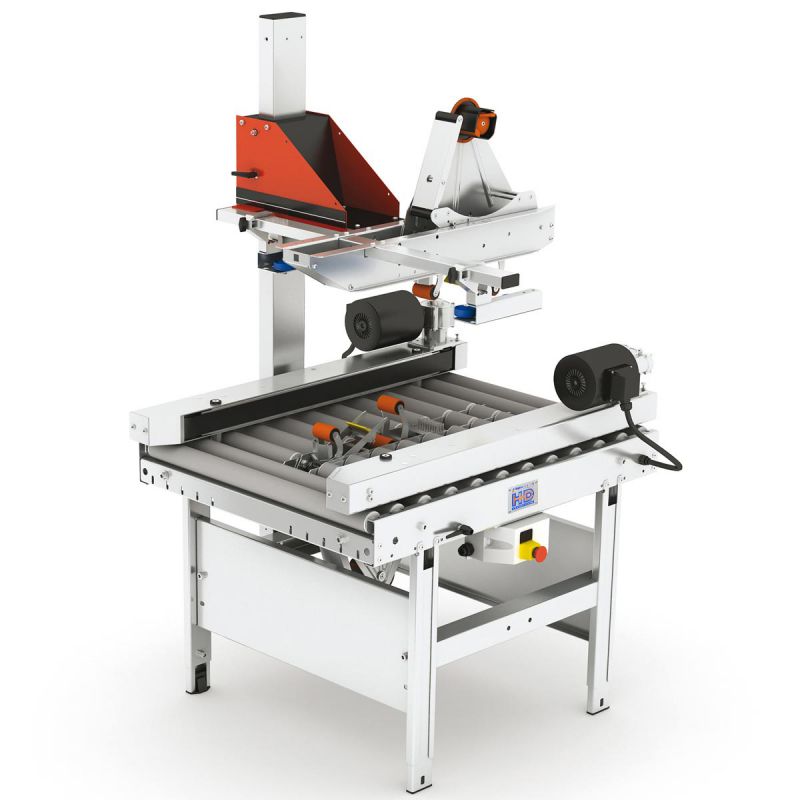

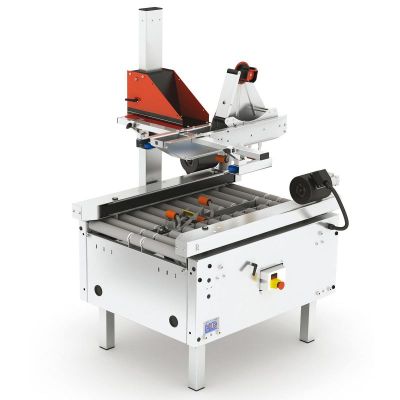

Diese Maschinen werden eingesetzt, wenn Sie Kartons gleicher Größe in Serie an Boden und Deckel verschließen möchten. Der Formatwechsel erfolgt dabei innerhalb 1 Minute an den Antriebskassetten und an der Steigeinheit mittels Klemmhebel. Dabei besitzt die HD-100 eine kompakte Baugröße für kleine bis mittlere Paketaufkommen. In der Variante "Mini" kann dieser Kartonverschließer bereits ab einer Kartonbreite von 60 mm eingesetzt werden. Die Kartonverschließmaschine HD-10 besticht demgegenüber durch einen robusten Aufbau für mittlere bis hohe Versandaufkommen. Sie ist für ein großes Kartonspektrum ausgelegt. Beide Maschinen haben eine Leistung von bis zu 30 Kartons/Min. und können in eine bestehende Versandanlage einfach intgegriert werden.

2. Kartonverschließer vollautomatisch für wechselnde Kartonformate

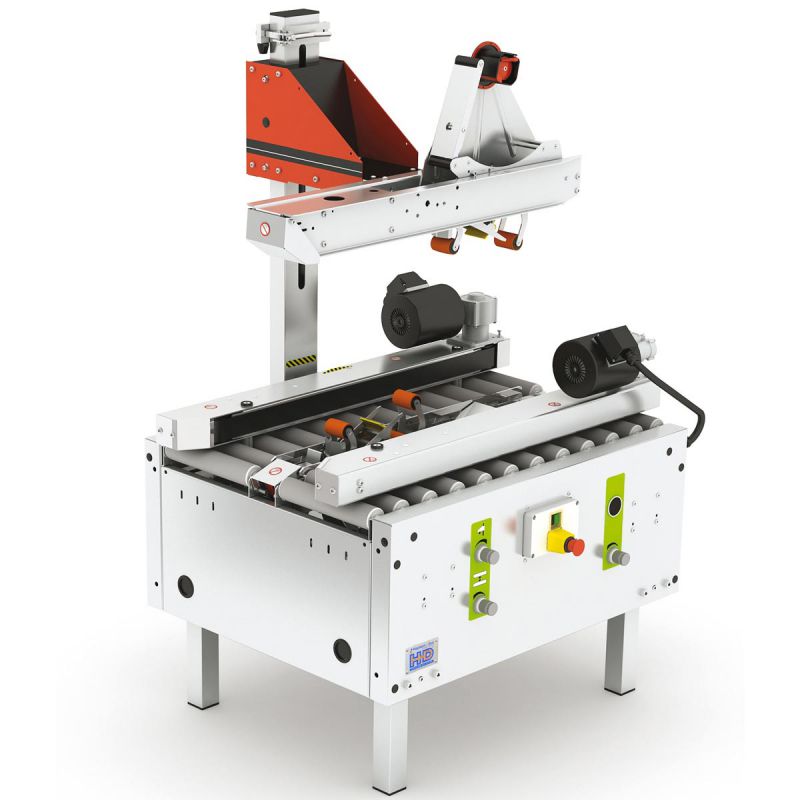

Dieser Maschinentyp ist ideal, wenn Kartons ständig wechselnder Formate verschlossen werden müssen. Dies ist beispielsweise bei den meisten Online-Versendern der Fall. Die Formatanpassung erfolgt dabei automatisch über Pneumatik-Zylinder sowohl in der Kartonbreite, als auch in der Kartonhöhe. Um praktisch alle Kartonformate mit nur einer Maschine verarbeiten zu können, hat z.B. die Maschine Typ HD-55 ein großes Formatspektrum von bis zu 500 mm in der Breite und 500 mm in der Höhe. Es gibt auf eine Maxi-Ausführung, die bis zu 720 mm in der Breite und bis zu 810 mm in der Höhe verarbeiten kann. Diese automatischen Kartonverschließmaschinen haben eine Leistung von 30 Kartons/Min. und lassen sich einfach integrieren. So können bis zu 4 Packplätze mit nur 1 Kartonverschließmaschine arbeiten.

3. Kartonverschließer mit Deckelklappenfalter für Serien gleicher Kartonformate

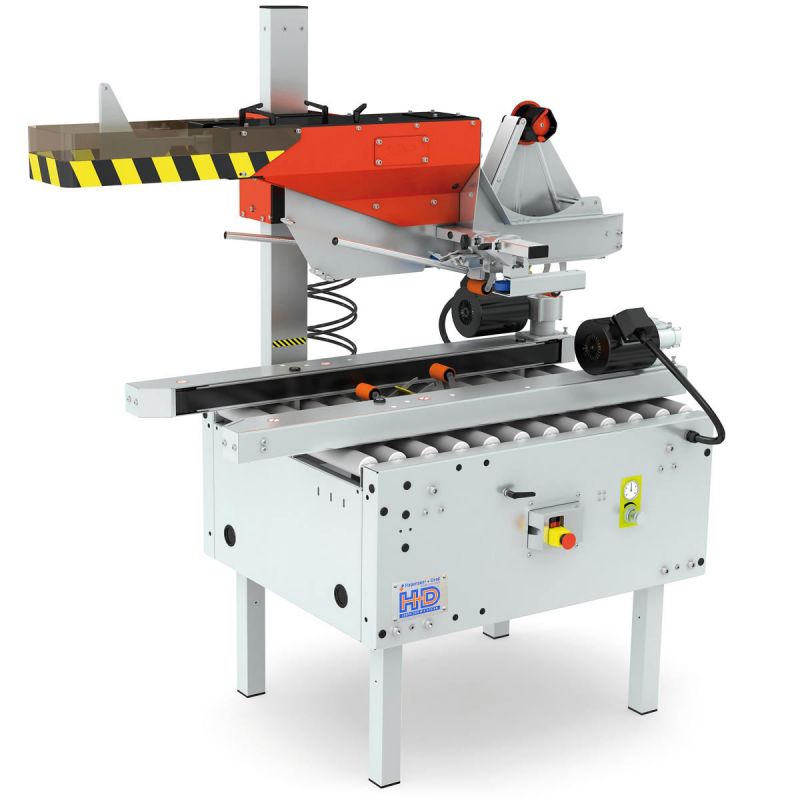

Wenn Sie planen, den Kartonverschluss komplett zu automatisieren, müssen vor dem Verschluss die Deckelklappen des Kartons eingefaltet werden. Ein Beispiel für eine typische Anwendung ist die Produktion von Teilen, die automatisch in einen Karton eingelegt werden. Im Anschluss erfolgt der automatische Kartonverschluss und danach das Abstapeln der Kartons auf eine Palette mittels Roboter. Die hierfür beliebteste Maschine ist der Vollautomat HD-400.

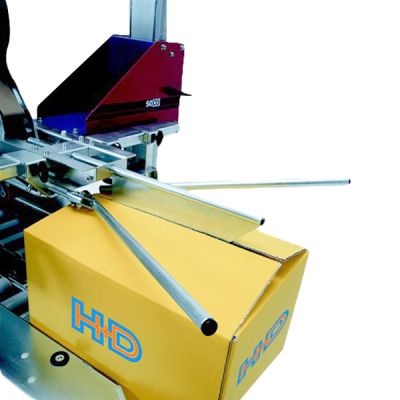

Das Einschlagen der 4 Deckelklappen erfolgt dabei durch einen mechanischen Faltmechanismus für die vordere Stirnlasche und die beiden Längslaschen sowie einen pneumatischen Faltmechanismus für die hintere Stirnlasche. Voraussetzung ist eine zentrierte und separierte Zuführung der Kartons in das Verschließaggregat.

4. Kartonverschließer mit Deckelklappenfalter für wechselnde Kartonformate

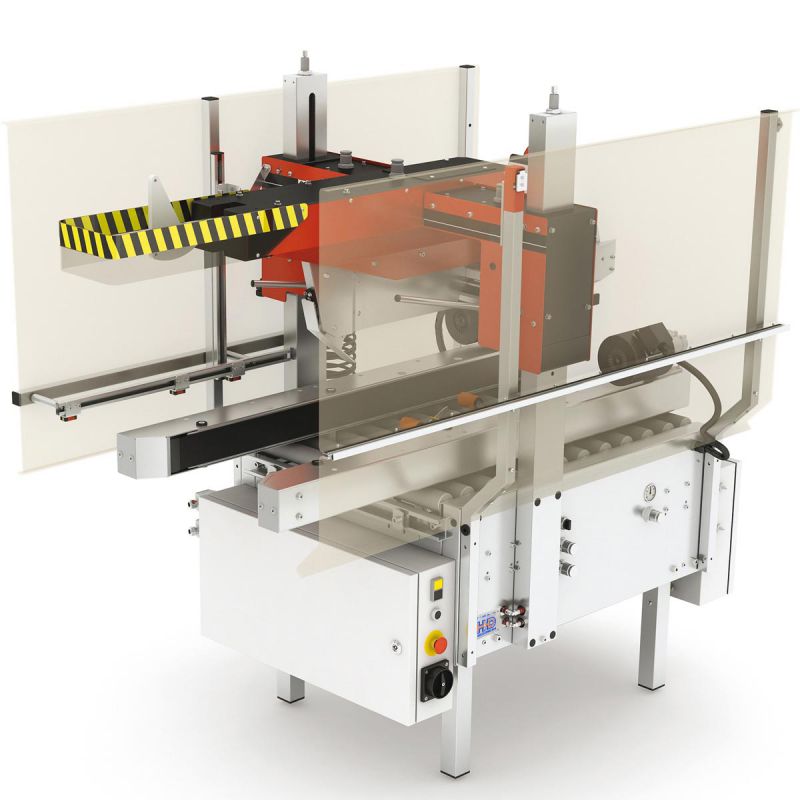

Diese Maschine ist ein echter Allrounder, der nicht nur Kartons wechselnder Formate verschließt, sondern im Vorfeld die 4 Deckellaschen einfaltet. Dazu muss jeder Karton im Maschineneinlauf über Sensoren vermessen werden. Ein typisches Einsatzgebiet für diese Maschine Typ HD-602 ist beispielsweise eine Reihenanordnung verschiedener Packplätze, die noch nicht verschlossene Kartons auf eine zentrale Transportstrecke abschieben. Über diese Transprtstrecke werden die Kartons der HD-602 für den Klappeneinschlag und den Boden- und Deckelverschluss zugeführt. Die Leistung dieses Aggregats beträgt ca. 6 Kartons pro Minute. Auch hier ist eine getrennte und zentrierte Zuführung der Kartons erforderlich. Diese Aufgabe bewältigen kompakte Kartonzentrierer und unterschiedliche Transportgeschwindigkeiten. Der Signalaustausch mit der davor- und dahinterliegenden Rollbahn erfolgt über die SPS.

5. Kartonverschließer für den seitlichen Verschluss von Kartons

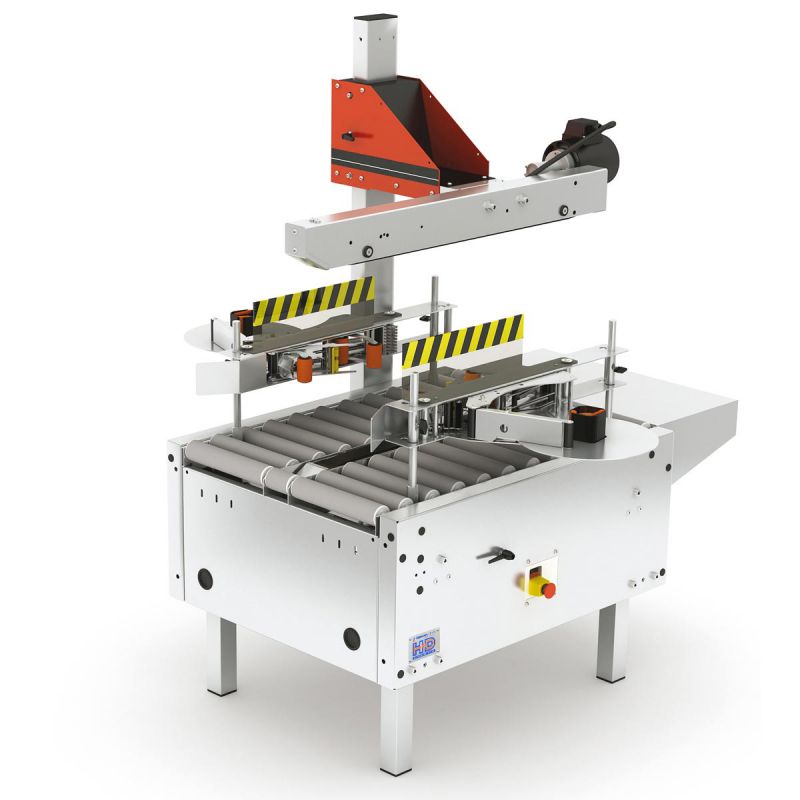

In einigen Fällen ist es notwendig, Kartons nicht von oben, sondern von der Seite zu befüllen. Dies kann z.B. beim Versand sehr hoher Produkte (wie Stühle, Leisten etc.) oder von Waren, die zum Kippen neigen (wie Bücher, Stifte, Kerzen etc.) durchaus sinvoll sein. Hier bietet sich ein seitlicher Verschluss mit Klebeband an. Die Maschine Typ ST-10 ist genau für diesen Einsatzzweck gebaut. Dabei sind die beiden Klebeband-Aggregate seitlich angebaut und können je nach Kartonhöhe mittels Klemmhebel so eingestellt werden, dass der Mittelschlitz der Kartons sauber verschlossen wird. Der Transport der Kartons durch die Maschine erfolgt dann mit oben liegenden Antriebskassetten. Auch hier ist ein Formatwechsel innerhalb 1 - 2 Minuten möglich.

Wie lange dauert ein Klebeband-Wechsel?

Kartonverschließer verarbeiten maschinengerechtes Klebeband, das auf Großrollen mit Längen von 1000 m geliefert wird. Ein Rollenwechsel ist daher nicht oft, aber dennoch regelmäßig nötig. Um Unterbrechungen im Ablauf so gering wie möglich zu hablten, ist ein schneller Rollewechsel natülich wichtig. H+D liefert seine Kartonverschließer mit hochwertigen und praxisgerechten Klebeband-Dispensern aus. Ein Klebebandwechsel mit diesen Dispensern kann innerhalb max. 1 Minute pro Dispenser erfolgen. Mit keinen anderen Aggregat werden Sie vermutlich eine kürzere Wechselzeit erreichen!

Da immer der obere und untere Klebekopf gewechselt werden müssen, spielt die Zugänglichkeit ebenfalls eine gewichtige Rolle. Der untere Klebekopf wird bei H+D-Maschinen einfach aus dem Schacht gehoben - ohne Schrauben oder Sicherungen! Die Klebebandrolle für den oberen Klebekopf ist durch seitliches Herausschwenken einfach zugänglich. Dieser intelligente Maschinenaufbau trägt zusätzlich zu einem komfortablen und schnellen Wechsel des Klebebands bei.

Wie gut funktionieren Kartonverschließer mit Papierklebeband?

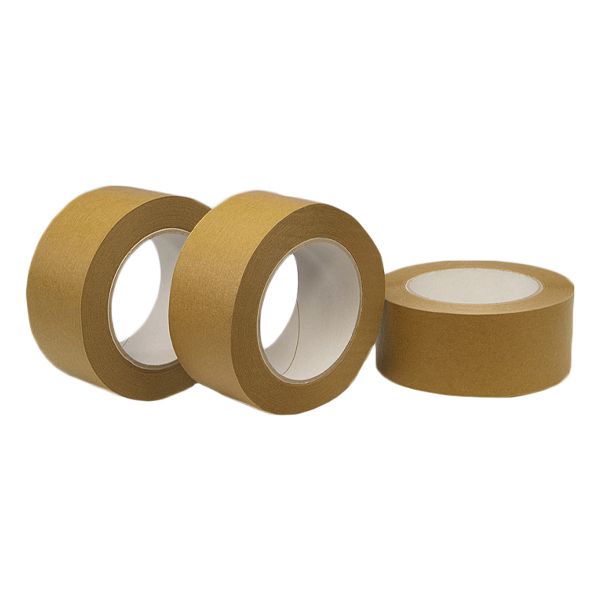

Papierklebeband ist aktuell sehr beliebt, da der Eindruck einer umweltfreundlichen Verpackung und umweltbewussten Untgernehmensphilosophie vermittelt wird. Selbstklebendes Papierklebeband auf Großrollen gehört zu unserem Standard-Lieferprogramm und kann ohne Probleme (auch im Wechsel mit Selbstklebeband aus Kunststoff) auf H+D-Kartonverschließmaschinen verwendet werden.

Zu beachten gilt jedoch, dass Klebeband aus Papier eine etwas geringere Reißkraft als Klebeband aus Kunststoff besitzt. Ebenfalls ist die Scherfestigkeit etwas geringer, d.h. Kartons, die beim Transport z.B. auf eine Kartonecke fallen, können u.U. aufplatzen. Aus diesem Grund wird gerne fadenverstäktes Papierklebeband eingesetzt, welches ebenfalls auf allen H+D-Aggregaten problemlos läuft. Hier sind jedoch besondere Messer zum Abschneiden des Klebebands erforderlich.

Nasspapierklebeband kann leider nicht auf den Aggregaten verarbeitet werden.

Warum ist ein Kartonverschließer sinnvoll?

• Ergonomie: Packkräfte werden deutlich entlastet und kaben mehr Zeit, sich auf die Warenkontrolle und die datentechnische Verarbeitung zu kümmern.
• Wirtschaftlichkeit: Bereits ab kleinen Versandvolumen von 40 Kartons täglich amortisiert sich ein Kartonverschlißer innerhalb weniger Monate.
• Sicherer Verschluss: ein maschinell verklebter Karton hält absolut sicher. Ist der Karton sehr schwer oder überfüllt, kann bei Bedarf die Klebebandbreite erhöht oder der Karton zusätzlich umreift werden.
• Packfehler vermeiden: Der Ablauf am Packplatz wird strukturierter und ruhiger. Wegezeiten werden reduziert.
• Professionelles Erscheinungsbild: Ihre Kunden werden den sicheren, sauberen und gleichemäßigen Verschluss Ihre Kartons honorieren.
